G18

18 Module Solution

  • Engage up to 4,320 contacts
  • Rack Mount
    • Integrated tie-down bar for wiring strain relief
    • Use with Vertical Hinged Mounting Frame for easy access to wiring
  • Slide Mount
    • Supports up to 180 lbs.
    • Easy access to instrumentation
  • Secure hanger allows ITA to remain on receiver when not engaged

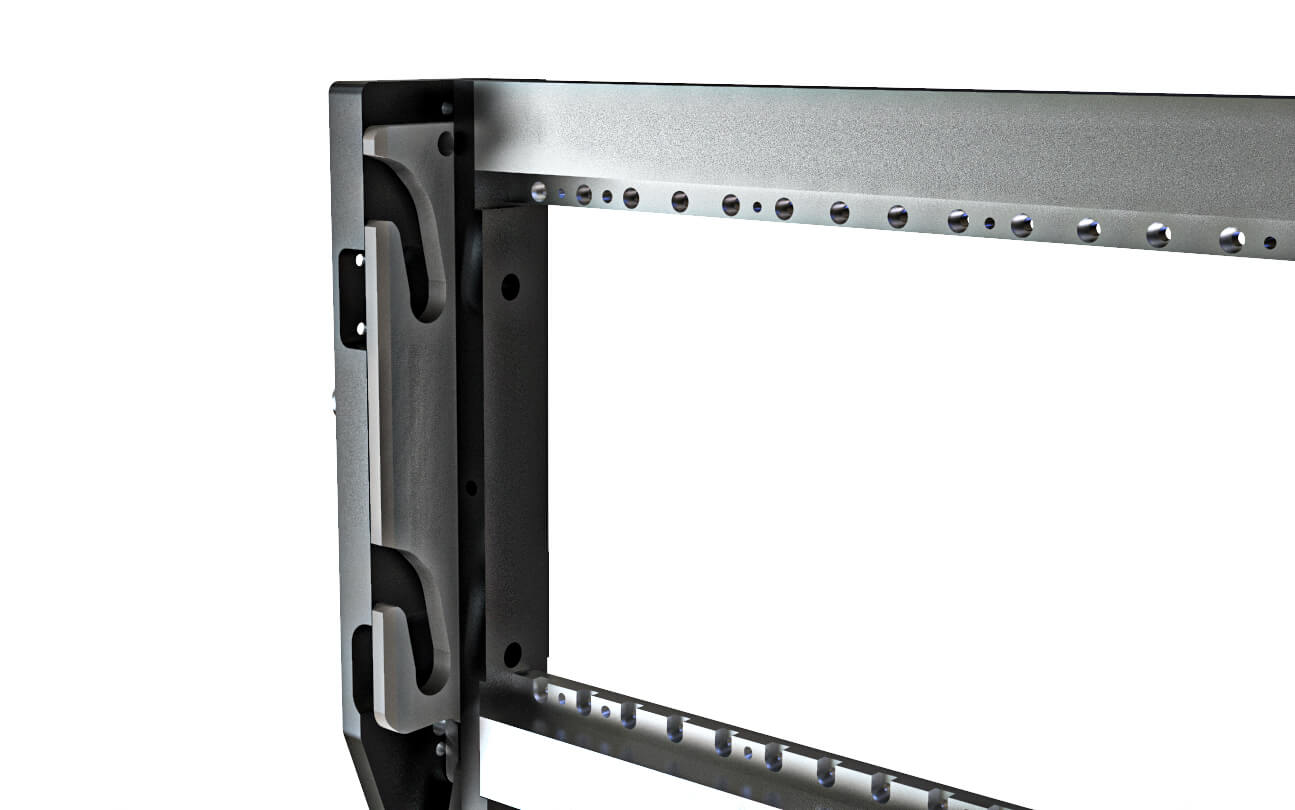

  • Patented QuadraTrack Engagement
    • Uniform pressure distribution to 4 points during receiver/ITA engagement/disengagement
    • Maintains precise signal integrity between receiver and ITA

For more information, please  contact us .

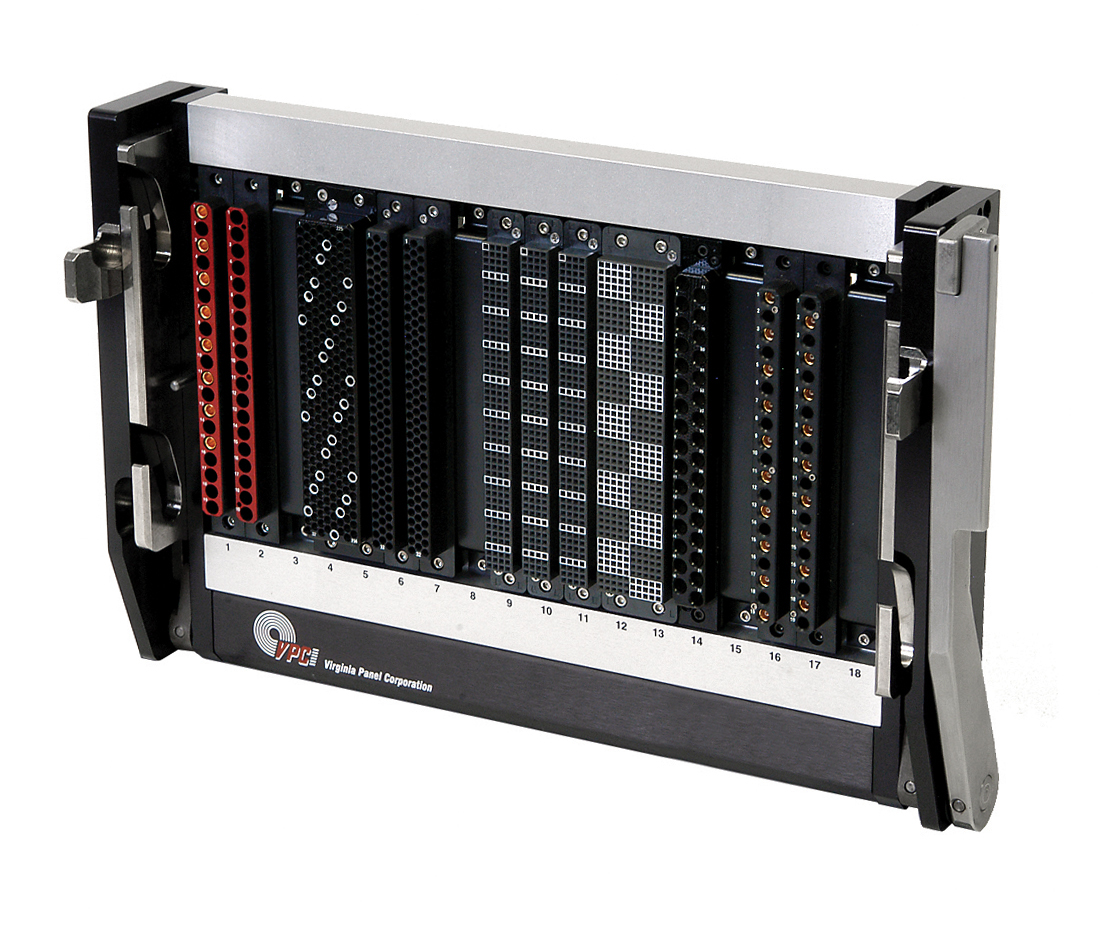

Receiver

  • Receiver, G18, 18 Module
    Receiver, G18, 18 Module, Slide Mounting (slide kit required)

ITA

  • ITA, G18, 18 Module,  Wire and PCB
    ITA, G18, 18 Module

Protective Cover

  • Protective Cover, G18, Receiver
    Protective Cover, G18, Receiver
    Protective Cover, G18, ITA

Module - 90 Series Receiver

  • Signal, Module, Receiver, TriPaddle, 64 Position, w/ Right Angle Contacts
    Mini Coax, Module, Receiver, 90 Series, 19 Position
    Mini Power, Module, Receiver, 90 Series, 19 Position
    Thermocouple, Module, Receiver, 90 Series, 64 Position
    Signal, Module, Receiver, TriPaddle, 90 Series, 64 Position
    Signal, Module, Receiver, TriPaddle, 90 Series, 96 Position, w/ Right Angle Contacts
    Signal, Module, Receiver, TriPaddle, 90 Series, 96 Position
    Signal, Module, Receiver, TriPaddle, 90 Series, 256 Position
    Mini Coax, Module, Receiver, 90 Series, 76 Position
    Signal, Module, Receiver, TriPaddle, 90 Series, 64 Position, w/ Right Angle Contacts
    Signal/Mini Power, Module, Receiver, TriPaddle, 90 Series, 16/16 Position
    Coax, Module, Receiver, 40 GHz, 90 Series, 8 Position
    Signal/Mini Coax, Module, Receiver, TriPaddle, 90 Series, 16/16 Position
    Coax, Module, Receiver, 75 Ohm, 90 Series, 32 Position
    Vacuum, Module, Receiver, 90 Series, 2 Port Positions
    Vacuum, Module, Receiver, 90 Series, 2 Port Positions w/ Filter
    Micro Power/ Micro Coax, Module, Receiver, 90 Series, 50 Positions
    Vacuum-Pneumatic, Module, Receiver, 90 Series, 1 Pos Vacuum, 2 Pos 3/8" ID Pneumatic
    Coax, Module, Receiver, 20/26 GHz, 90 Series, 17 position, incl. strain relief plate
    Coax, Module, Receiver, 20/26 GHz/75 Ohm HD, 90 Series, 32 Position, incl. strain relief
    Mini Coax, Module, Receiver, 90 Series, 37 Position
    Signal/Micro Coax/Micro Power, Module, Receiver, TriPaddle, 90 Series, 77/8 Position
    Signal / High Power, Module, Receiver, TriPaddle , 90 Series, 6/6 Positions, incl. Strain Relief plate
    Mini Coax, Module, Receiver, 90 Series, 19 Positions, for use with right-angle contact (p/n 610104160)
    Header/Shroud Right Angle Kit, Receiver, QuadraPaddle, for Custom PCB Mounting
    Signal, Module, Receiver, QuadraPaddle, 90 Series, 192 Position
    Signal, Module, Receiver, QuadraPaddle, 480 Position, Unloaded
    Signal, Module, Receiver, QuadraPaddle, 90 Series, 192 Position, Fully Loaded w/ Twin Female Contacts
    Signal, Module, Receiver, QuadraPaddle, 90 Series, 192 Position, Fully Loaded w/ Twin Female Contacts & Square Posts for Wire Wrap (p/n's 610138200 & 610138118)
    Signal, Module, Receiver, QuadraPaddle, 90 Series, 192 Position, Fully Loaded with Twin Female Contacts and Round Posts (610138200 and 610138117)
    Signal Module, Receiver, QuadraPaddle, 90 Series, 480 Position, Fully Loaded with Twin Female Contacts and Square Posts for Wire Wrap (610 138 200 and 610 138 118)
    SIM, Module, Receiver, 90 Series, 272 Pos, 34 Slots

Module - 90 Series ITA

  • Signal, Module, TriPaddle, ITA, 90 Series, 64 Position
    Mini Coax, Module, ITA, 90 Series, 19 Position
    Signal, Module, ITA, TriPaddle, 90 Series, 64 Position, with Right Angle Contacts
    Mini Power, Module, ITA, 90 Series, 19 Position
    Thermocouple, Module, ITA, 90 Series, 64 Position
    Signal, Module, ITA, TriPaddle, 90 Series, 96 Position, with Right Angle Contacts
    Signal, Module, ITA, TriPaddle, 90 Series, 96 Position
    Mini Coax, Module, ITA, 90 Series, 76 Position
    Coax, Module, ITA, 40 GHz, 90 Series, 8 Position
    Signal/Mini Power, Module, ITA, TriPaddle, 90 Series, 16/16 Position
    Coax, Module, ITA, 20/26 GHz/ 75 Ohm HD and 75 Ohm, 90 Series, 32 Position
    Signal / Mini Coax, Module, ITA, TriPaddle, 90 Series, 16/16 Position
    Coax, Module, ITA, 20/26 GHz, 90 Series, 17 position
    Vacuum, Module, ITA, 90 Series, 2 Port Positions
    Signal/Thermocouple, Module, ITA, TriPaddle , 90 Series, 84/12 Position
    Vacuum, Module, ITA, 90 Series, 2 Port Positions, w/ M22.5x1.5 Tap
    Micro Power / Micro Coax, Module, ITA, 90 Series, 50 Position
    Micro Power/ Micro Coax, Module, ITA, 90 Series, 120 Positions
    Vacuum-Pneumatic, Module, ITA, 90 Series, 1 Pos Vacuum, 2 Pos 3/8" ID Pneumatic
    Mini Coax, Module, ITA, 90 Series, 37 Position
    Signal/Micro Coax, Module, ITA, TriPaddle, 90 Series, 77/8 Position
    Signal / High Power, Module, ITA, TriPaddle, 90 Series, 6/6 Positions
    Signal, Module, ITA, QuadraPaddle, 90 Series, 192 Position
    Signal, Module, ITA, QuadraPaddle, 90 Series, 480 Position, Unloaded
    Signal Module, ITA, QuadraPaddle, 90 Series, 192 Position, Fully Loaded with Round Posts (610 138 115)
    Signal, Module, ITA, QuadraPaddle, 90 Series, 192 Position, Fully Loaded w/ Square Posts for Wire Wrap with Anti-Rotation (610 138 122)
    SIM, Module, ITA, 90 Series, 272 Pos, 34 Slots

Vertical Hinged Mounting Frame

  • Vertical Hinged Mounting Frame, G18, 5U
    Vertical Hinged Mounting Frame, G18, 9U

Strain Relief Plate

  • Strain Relief Plate, Receiver, 90 Series
    Strain Relief Plate, ITA, 90 Series
    Strain Relief Plate, Receiver, 90 Series

G18 Enclosure

  • Enclosure, G18, Hinged Cover,  4" Depth
    Enclosure, G18, Hinged Cover, 3 Cable Clamps, 7" Depth
    Enclosure, G18, Hinged Cover,  8" Depth

SIM Module Right Angle Kit

  • SIM, Module, Receiver, 90 Series, Fully Loaded with pairs of VTAC Standard Pass-Thru and Right Angle Inserts (610151106)
    SIM, Module, ITA, 90 Series, Fully Loaded with pairs of VTAC Standard Pass-Thru and Right Angle Inserts (610151106)
